智能車庫@智能車庫廠家@河北奧塔機械設備有限公司主要
采用以載車板升降或橫移存取車輛的停車設備，
般為準無人方式，即人離開設備后移動汽
車的方式。
功能特點及分類
型式
2.1 按車位布置形式分:
1)全地上布置:有二層、三層、四層、五層，一般不超過五層，但也七層以上的，有的還做到了18層，但相對于低層提升速度要提高以保證客戶使用要求。
2)半地下布置:這種布置形式比全地上布置能多建車位，空間利用率高，但土建投資大。
3)重列式布置:(對于只能設置一個車道，或設置兩個車道太浪費，但有能停放兩排或兩排以上車輛長度的停車位時，可用這種方式布置)這種布置可充分利用平面減少車道占地，但進出車較麻煩一些。
2.2 按提升方式分:1)鋼絲繩提升型式2)鏈條提升型式3)液壓缸提升型式4)螺桿提升型式5)組合提升型式
2.3 按設備結構分:
1)四柱結構型式:這種型式的停車設備的鋼結構框架穩定性好，
有較好的強度和剛度，
特別適用于多層式或重列式的升降橫移類停車設備。
2)二柱結構型式，亦叫后懸臂型式:這種型式的停車設備的最大優點是視野寬闊，存取車方便。缺點是對設備運行的穩定性和結構框架的強度、剛度、設計要求嚴。大多用于二層式升降橫移類停車設備。
特點和適用范圍
3.1 升降橫移類停車設備的型式比較多，對場地的適應性較強，對土建要求較低，可建在露天，也可建在大樓的地下，規?？纱罂尚?，可根據不同的地形和空間進行任意組合、排列，空間利用率高，設備安全可靠，存取車快捷，使用、維護簡便，價格較低。
3.2 停車設備正常工作的氣候條件:
1)對室內工作的停車設備工作環境溫度不超過+40℃，在24h內的平均溫度不超過+35℃:作環境溫度不低于-5℃;
在+40℃的溫度下相對濕度不超過50%。
2)對室外工作的停車設備
工作環境溫度不超過+40℃，在24h內的平均溫度不超過+35℃;工作環境溫度不低于-25℃;工作環境溫度不超過+25℃時的相對濕度允許暫時高達100%。
停車空間尺寸
(mm)
車位寬度:2300~2500凈深度:5500~6000
停車空間尺寸
(mm)
車位寬度:2300~2500凈深度:5500~6000
凈空高度:二層3500~3700三層5650~6000四層7450~7750五層9300~9600
注:如帶縱移功能，凈空高度應適當增加
100~200mm，具體尺寸應根據不同供貨商
的要求確定。
裝置尺寸

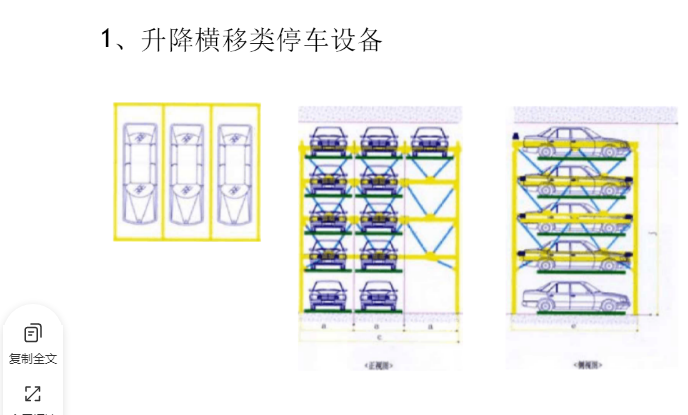

升降橫移類停車設備一般以長、寬、高來描述裝置的外形尺寸，圖1.5-1和圖1.5-2為升降橫移類停車設備外形尺寸的表示方法，用戶可根據實際的停車空間，采用不同的停車
圖1.5-1半地下式外形尺寸表示方法
圖1.5-2 全地上式外形尺寸表示方法
5.1 升降橫移類停車設備外形尺寸中長、寬具體要求
設備裝置尺寸
車型備注
范圍
長L(mm)小型車
寬W(mm)5000-5300
2250-2350
中型車
5300-5500
大型車
5500-5800
特大型型車
5800-6300
5.2 升降橫移類停車庫裝置尺寸中高度要求
型式
停車設備層數
設備裝置尺寸范圍
備住
高H(mm)
地面上
二層停車庫
3500-3650
三層停車庫
5650-5900
四層停車庫
7450-7700
五層停車庫
9300-9550
半地下
底坑一層
1900~2100
地面上高度要求和上同
消
防管
可安裝
在行車道的上方
。
智能車庫@智能車庫廠家@河北奧塔機械設備有限公司主要
6.有效停車位的計算和控制單元的劃分升降橫移式類停車設備工作時要留有交換車位，即空車
位。因此，其有效停車數量的計
算并不是地面停車位數和層數的簡單疊加。通常把較大型的車庫劃分成若干個單元，一個單元只能
按先、后一人進行存、取車的操作，不能兩人或多人同時進行。因此，單元若劃分得太大，會降低
存、取車的效率:單元?jiǎng)澐痔。瑫?huì)減少停車位數量，降低土地的使用率。根據經驗，一個單元負責5~16輛車較為合適。
存、取車的效率:單元?jiǎng)澐痔?，?huì)減少停車位數量，降低土地的使用率。根據經驗，一個單元負責5~16 輛車較為合適。
一個單元的有效停車位=N+∑(N-1)i-1(帶半地下或全地下停車位的除外)其中:N:連基數，即一單元的首層車位數(含空車位)
1:層數
7.選用要點
7.1 升降橫移類機械式停車設備應設緊急停止開關，防止超限運行裝置，汽車長、寬、高限制裝置，阻車裝置，人車誤入檢出裝置，載車板上汽車位置的檢測裝置，防止載車板墜落裝置以及警示裝置等。
7.2 裝有機械式停車設備的室內環境應設置良好的通風換氣裝置。
7.3裝有機械式停車設備的環境應具有良好的照明和應急照明。
7.4為保證停車設備內部及下部不積水，應配備完善有效的排水設施。
7.5裝有機械式停車設備的環境應符合GB50067的消防要求。
7.6 在排除其它外聲干擾的情況下，停車設備產生的噪聲應不大于80dB(A):安裝在地下室
時，噪聲應不大于85dB(A) 。
@平力
7.7 JB/T8713-1998規定，根據經濟合理和使用方便的原則，單套升降橫移式停車設備 的存容量為3~43輛。
7.8單車最大進(出)時間為35~170s。
